Dummy-Load met 50 Ω chip50 Ω DUMMY-LOADHet zelf maken van een 50 Ω kunstweerstand (foto) of dummy load voor zelfs UHF is betrekkelijk eenvoudig als men de hand kan leggen op een "chip" weerstand. De meeste normale weerstanden hebben een spiraalvormige draad of opgedampte film die als weerstand werkt. Deze types zijn niet inductievrij waardoor zij vrijwel alleen op de 160 m band geschikt zijn.CHIP-WEERSTANDGeïntegreerde weerstanden (fig») in dikke film techniek (van onder andere aluminiumnitriet keramiek) bestaan er in vele uitvoeringen en vermogen (vlnr»): 50 Ω/250 W, 50 Ω/150 W, en 50 Ω/25 W. Ook voor 100 Ω en 200 Ω zijn er. De eerste worden wel in splitters van transistor versterkers gebruikt.

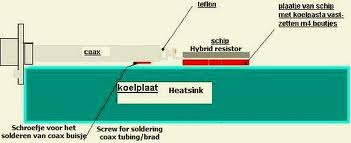

RFP 50R/250W RFP 50R/250W RF Florida-Labs 50R/250W RF Florida-Labs v50R/350WOp vlooienmarkten en www.eBay.de worden regelmatig (o.a. KDI) 50 Ω weerstanden in 150 W en 250 W uitvoeringen te koop aangeboden.Zij bestaan uit een keramisch plaatje dat aan ιιn zijde bevestigd is op een verzilverd strookje koper dat tevens de aansluiting aan massa of aarde is. Deze constructie maakt het mogelijk om alle verbindingen kort en "coaxiaal" uit te voeren zodat eigen capaciteit en zelfinductie tot een minimum beperkt worden. De "hete" kant van de weerstand is het dunne vergulde lipje. Door het in de vorm van een boogje vast te solderen, kunnen bij opwarmen en uitzetten mechanische spanningen opgevangen worden. De techniek gaat steeds verder en voor een nog meer (fig») vermogen, 800 W continue mits gemonteerd op een geschikt koelblok, werd voor ongeveer $60 op eBay aangeboden. Links een zelfbouw Bird kloon met ingebouwde 150 W (chip) dummy load en rechts een Bird 43. Met de onderdelen van een Bird paneel wattmeter uit een 19 inch rack werd een meetinstrument met ingebouwde 150 W dummy load in een grotere kast gemaakt. Binnen in de behuizing van de zelfbouw Bird 43 zit het grootste gedeelte van het koellichaam. Door zijn grotere gewicht verschuift dit apparaat met dikke coaxkabels eraan minder en daarom wordt dat met experimenteren of testen veel gebruikt. In de praktijk is de originele Bird 43 er alleen nog voor het ijken van andere instrumenten. |
